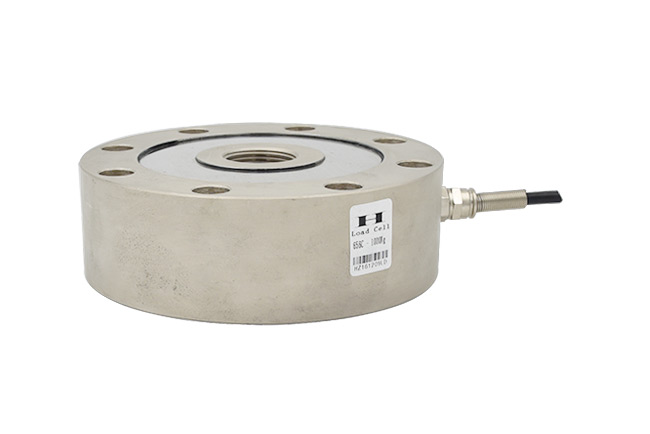

656C

量程:0.5t,1t,2t,3t,5t,10t,20t,30t

适用于汽车衡、船载称重、小尺寸台秤、测力计、材料检验设备以及环境监测仪。


特征:

以OIML R60 C3为标准,分度值达1000

尺寸小,拉压两用型

偏载小,结构紧奏,适合户外称重

高兼容动态称重

IP67防护

可选:-耐温120℃[248°F],防雷 -6线制 -不锈钢


SPECIFICATIONS  技术参数
Full Scale Output 灵敏度输出2.0±0.1%mV/VRecommended Excitation 使用电压10V(15V Maximnm)
Zerc Balance 零点输出±1.0mV/VInsulation Resistance 绝缘阻抗>2[50V DC]GΩ
Non­linearity 非线性<±0.3%Nominal Temperature Range 工作温度-10℃to40℃/14℉to104℉
Repeatability 重复性<±0.3%
Hysteresis Error 滞后<±0.3%Safe Overload 安全过载150% of full scale
Creep in 30 min 30分钟蠕变<±0.3%Breaking Overload 极限过载300% of full scale
Input Resistance 输入电阻775Ω±5IP Rating 防护等级IP67/IP68
Outnput Resistance 输出电阻702Ω±2Cable Color Code 颜色码Exc(输入)+:Red(红);Exc(输入)
-Black(黑);Sig(输出)+Green(绿);
Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质Alloy steel/Stainless steel 合金钢/不锈钢

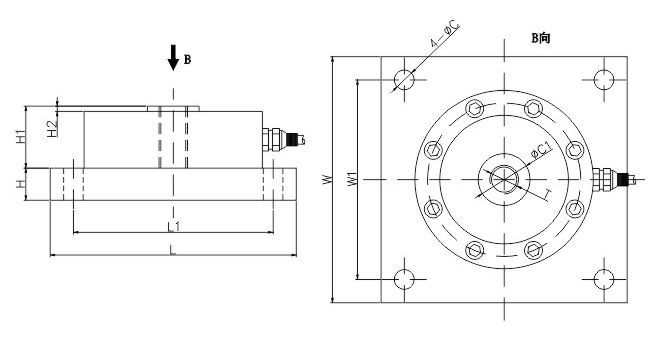

DIMENSIONS  尺寸

RATE CAPACITY

量程

CC1LL1WW1HH1H2T
t/mm
0.5-311291301121301121834.83M16
5;1013391601301601302047.86.4M32X2
20;301850.41701331701332557.26.4M39X3
klb/inches(conversion of above dimensions 由以上尺寸转换)




1.10-6.611.140.45.124.415.124.010.711.370.12M16
11.02-22.040.521.536.305.126.305.120.791.882.52M32X2
44.09-66.120.711.986.705.246.705.330.987.252.52M39X3
