量程：100Kg,200Kg,300Kg,500Kg,1000Kg,2000Kg,3000Kg,5000Kg,10000Kg,20000Kg
适用于电子地磅，料斗秤，以及其他称重设备
特征：
符合OIML C3和NTEP认证指标，分度数值5000，C3级别多用型传感器
尺寸小，灵敏度高
防爆（Ex ib II Ct4）
Ip7防护
可选项为：-耐温120℃［248°F ］，防雷-6线制-不锈钢
| SPECIFICATIONS 技术参数 | |||
Full Scale Output 灵敏度输出(Ib/英制) | 3.0±0.25%mV/V | Element Materia 材质 | Alloy steel/Stainless steel 合金钢/不锈钢 |
| Recommended Excitation 使用电压 | 10V(15V Maximnm) | ||
| Zerc Balance 零点输出 | ±0.02mV/V | Insulation Resistance 缘阻抗 | >2[50V DC]GΩ |
| Nonlinearity 非线性 | <±0.017% | Nominal Temperature Range 工作温度 | -10℃to50℃/14℉to122℉ |
| Repeatability 重复性 | <±0.017% | Safe Overload 安全过载 | 150% of full scale |
| Hysteresis Error 滞后 | <±0.017% | Breaking Overload 极限过载 | 300% of full scale |
| Creep in 30 min 30分钟蠕变 | <±0.023% | IP Rating 防护等级 | IP67 |
| Input Resistance 输入电阻 | 380Ω±25 | Cable Color Code 颜色码 | Exc(输入)+:Red(红);Exc(输入) Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽) |
| Outnput Resistance 输出电阻 | 350Ω±5 | ||

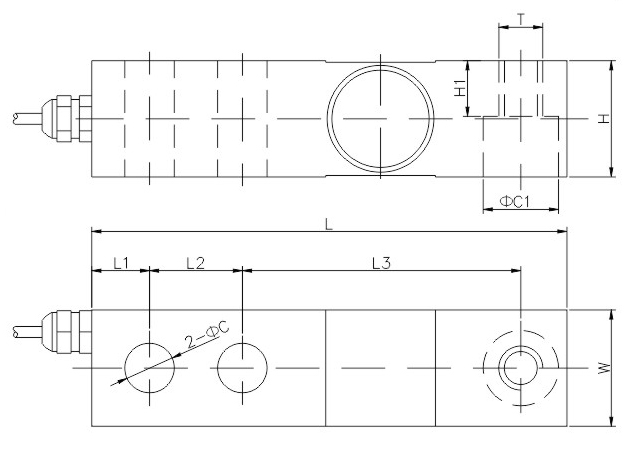

| DIMENSIONS 尺寸 | ||||||||||
RATE CAPACITY 量程 | C | C1 | L | L1 | L2 | L3 | H | H1 | W | T |
| kg/mm 100-2000 | 13.5 | 20.6 | 130 | 15.8 | 25.4 | 76.2 | 31.8 | 15.2 | 31.8 | M12X1.75 |
| 3000-5000 | 19.8 | 30.2 | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 19 | 38.1 | M18X1.5 |
| 10000 | 26.2 | 46 | 222.3 | 25.4 | 50.8 | 120.7 | 50.8 | 25.4 | 50.8 | M24X2 |
| klb/inches(conversion of above dimensions 由以上尺寸转换) | ||||||||||
| 100-4000 | 0.53 | 0.89 | 5.12 | 0.62 | 1.00 | 3.00 | 1.25 | 0.60 | 1.25 | 1/2-20UNF |
| 5000;10000 | 0.79 | 1.19 | 6.75 | 0.75 | 1.50 | 3.75 | 1.50 | 0.75 | 1.50 | 3/4-15UNF |
| 15000;20000 | 1.03 | 1.82 | 8.75 | 1.00 | 2.00 | 4.75 | 2.00 | 1.00 | 2.00 | 1-14UNF |
