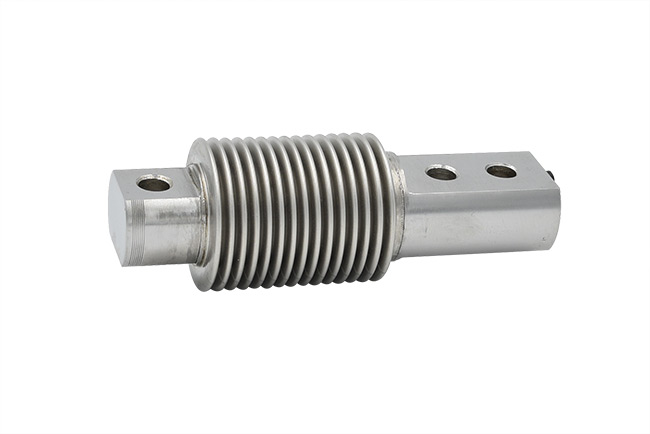

614A

量程:5Kg,10Kg,20Kg,50Kg,100Kg,200Kg,350Kg,500Kg

适用于皮带秤,台秤以及各种称重设备


特征:

符合OIML认证指标

高精度

易于安装,性能稳定

合金钢

不锈钢


SPECIFICATIONS  技术参数
Full Scale Output 灵敏度输出2.0±0.1%mV/VRecommended Excitation 使用电压10V(15V Maximnm)
Zerc Balance 零点输出±0.02mV/VInsulation Resistance 绝缘阻抗>2[50V DC]GΩ
Non­linearity 非线性<±0.017%Nominal Temperature Range工作温度-10℃to40℃/14℉to104℉
Repeatability 重复性<±0.017%
Hysteresis Error 滞后<±0.017%Safe Overload 安全过载150% of full scale
Creep in 30 min 30分钟蠕变<±0.023%Breaking Overload 极限过载300% of full scale
Input Resistance 输入电阻460Ω±50IP Rating 防护等级IP67/IP68
Outnput Resistance 输出电阻351Ω±2Cable Color Code 颜色码Exc(输入)+:Red(红);Exc(输入)
-Black(黑);Sig(输出)+Green(绿);
Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质Alloy steel/Stainless steel 合金钢/不锈钢

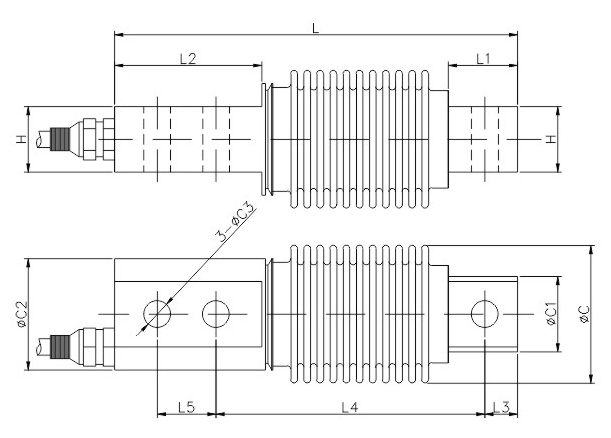

DIMENSIONS  尺寸

RATE CAPACITY

量程

LL1L2L3L4WHH1TT1
kg/mm
50-300
1254864827294524M816M816
lb/inches(conversion of above dimensions 由以上尺寸转换)
110.2-661.44.921.892.520.311.061.141.770.94M8 DP 0.63M8 DP 0.63
