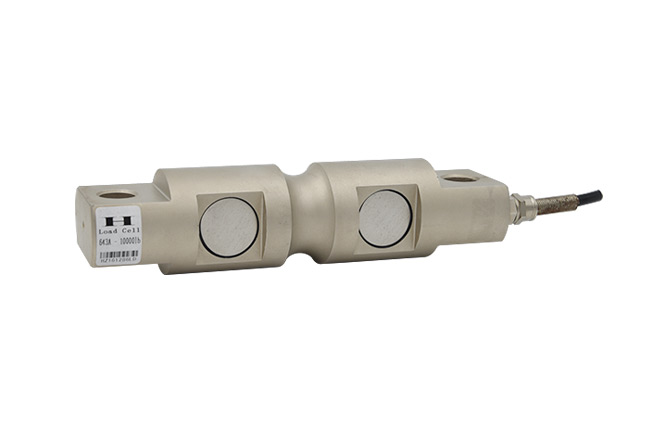

643A-桥式传感器-杭州华准电子有限公司

SPECIFICATIONS 技术参数
Full Scale Output 灵敏度输出	2.0±0.1%mV/V	Recommended Excitation 使用电压	10V(15V Maximnm)
Zerc Balance 零点输出	±1.0mV/V	Insulation Resistance 缘阻抗	>2[50V DC]GΩ
Nonlinearity 非线性	<±0.3%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Repeatability 重复性	<±0.3%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Hysteresis Error 滞后	<±0.3%	Safe Overload 安全过载	150% of full scale
Creep in 30 min 30分钟蠕变	<±0.3%	Breaking Overload 极限过载	300% of full scale
Input Resistance 输入电阻	775Ω±5	IP Rating 防护等级	IP67/IP68
Outnput Resistance 输出电阻	702Ω±2	Cable Color Code 颜色码	Exc(输入)+:Red(红);Exc(输入) -Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质	Alloy steel/Stainless steel 合金钢/不锈钢	Cable Color Code 颜色码

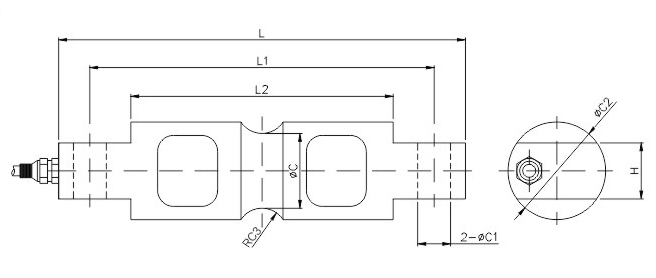

DIMENSIONS 尺寸
RATE CAPACITY 量程	C	C1	C2	C3	L	L1	L2	H
t/mm
2.268-4.536	37.6	16.8	43.2	12.7	206.3	174.8	133.1	28.5
9.07	37.6	16.8	49.3	12.7	206.3	174.8	133.1	28.5
13.608-27.216	69.3	26.9	76.2	25.4	260.4	215.9	164.8	60.2
45.36	82.3	26.9	95.3	25.4	285.8	241.3	190.2	63.5
68.04	92.5	26.9	99.1	38.1	285.8	241.3	190.2	71.1
90.72	131.1	39.6	136.7	50.8	409	330.2	254	116.8
klb/inches(conversion of above dimensions 由以上尺寸转换)
5-10	1.48	0.66	1.70	0.50	8.12	6.88	5.24	1.12
20	1.48	0.66	1.94	0.50	8.12	6.88	6.49	1.12
30-60	2.73	1.06	3.00	1.00	10.25	8.50	6.49	2.37
100	3.24	1.06	3.75	1.00	11.25	9.50	7.49	2.50
150	3.64	1.06	3.90	1.50	11.25	9.50	7.49	2.80
200	5.16	1.56	5.38	2.00	16.10	13.00	10.00	4.60
