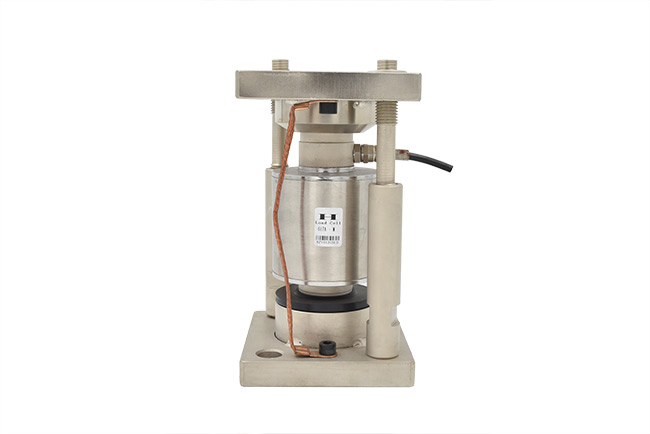

617A-M-称重模块-杭州华准电子有限公司

SPECIFICATIONS 技术参数
Full Scale Output 灵敏度输出	2.0±0.1%mV/V	Recommended Excitation 使用电压	10V(15V Maximnm)
Zerc Balance 零点输出	±1.0mV/V	Insulation Resistance 缘阻抗	>2[50V DC]GΩ
Nonlinearity 非线性	<±0.3%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Repeatability 重复性	<±0.3%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Hysteresis Error 滞后	<±0.3%	Safe Overload 安全过载	150% of full scale
Creep in 30 min 30分钟蠕变	<±0.3%	Breaking Overload 极限过载	300% of full scale
Input Resistance 输入电阻	775Ω±5	IP Rating 防护等级	IP67/IP68
Outnput Resistance 输出电阻	702Ω±2	Cable Color Code 颜色码	Exc(输入)+:Red(红);Exc(输入) -Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质	Alloy steel/Stainless steel 合金钢/不锈钢	Cable Color Code 颜色码

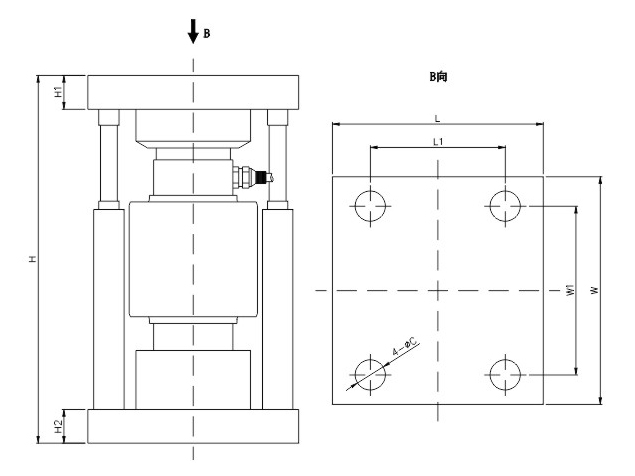

DIMENSIONS 尺寸
RATE CAPACITY 量程	C	L	L1	W	W1	H	H1	H2
t/mm 10-30	18	125	80	135	100	218	20	20
40-60	18	160	124	160	124	218	20	20
klb/inches(conversion of above dimensions 由以上尺寸转换)
22-66	0.71	4.92	3.15	5.31	3.94	8.58	0.79	0.79
88-132	0.71	6.30	4.90	6.30	4.90	8.58	0.79	0.79
