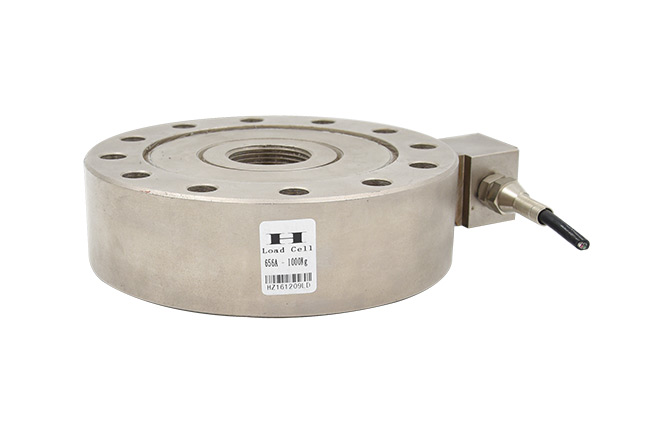

656A-轮辐式传感器-杭州华准电子有限公司

SPECIFICATIONS 技术参数
Full Scale Output 灵敏度输出	2.0±1%mV/V	Recommended Excitation 使用电压	10V(15V Maximnm)
Zerc Balance 零点输出	±0.04mV/V	Insulation Resistance 缘阻抗	>2[50V DC]GΩ
Nonlinearity 非线性	<±0.05%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Repeatability 重复性	<±0.3%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Hysteresis Error 滞后	<±0.05%	Safe Overload 安全过载	150% of full scale
Creep in 30 min 30分钟蠕变	<±0.05%	Breaking Overload 极限过载	300% of full scale
Input Resistance 输入电阻	770Ω±30	IP Rating 防护等级	IP67
Outnput Resistance 输出电阻	700Ω±5	Cable Color Code 颜色码	Exc(输入)+:Red(红);Exc(输入) -Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质	Alloy steel/Stainless steel 合金钢/不锈钢	Cable Color Code 颜色码

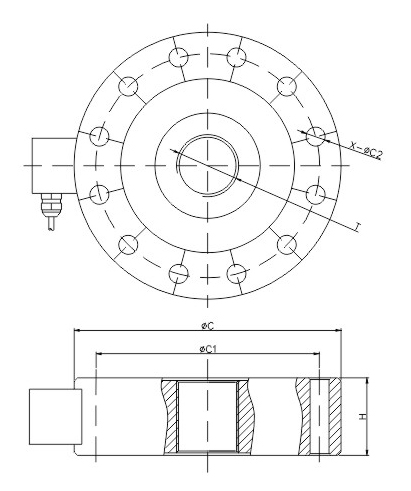

DIMENSIONS 尺寸
RATE CAPACITY 量程	C	C1	X	C2	H	T
t/mm
1-5	113	97	8	7	35	M24×2
10-20	155	130	12	11	45	M36×2
30	180	150	12	13	58	M42×2
50	205	165	16	13	64	M42×2
100	280	228	25.4	17	90	M70×3
200	296	256	38.1	22	120	M90×3
300	346	282	50.8	26	180	M120×3
klb/inches(conversion of above dimensions 由以上尺寸转换)
2.2-11.02	4.45	3.82	0.31	0.28	1.38	M24×2
22.04;44.09	6.10	5.12	0.47	0.51	2.28	M36×2
66.1	7.09	5.90	0.47	0.51	2.28	M42×2
110.2	8.07	6.50	0.63	0.51	2.52	M42×2
220.5	11.02	8.98	1.00	0.67	3.54	M70×3
440.9	11.6	10.08	1.50	0.87	4.72	M90×3
661.4	13.62	11.10	2.00	1.02	7.09	M120×3
