693B-桥式传感器-杭州华准电子有限公司

SPECIFICATIONS 技术参数
Full Scale Output 灵敏度输出	2.0±0.1%mV/V	Recommended Excitation 使用电压	10V(15V Maximnm)
Zerc Balance 零点输出	±0.04mV/V	Insulation Resistance 缘阻抗	>2[50V DC]GΩ
Nonlinearity 非线性	<±0.03%	Nominal Temperature Range工作温度	-10℃to40℃/14℉to104℉
Repeatability 重复性	<±0.03%	Nominal Temperature Range工作温度	-10℃to40℃/14℉to104℉
Hysteresis Error 滞后	<±0.03%	Safe Overload 安全过载	150% of full scale
Creep in 30 min 30分钟蠕变	<±0.05%	Breaking Overload 极限过载	300% of full scale
Input Resistance 输入电阻	775Ω±5	IP Rating 防护等级	IP67/IP68
Outnput Resistance 输出电阻	702Ω±2	Cable Color Code 颜色码	Exc(输入)+:Red(红);Exc(输入) -Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质	Alloy steel/Stainless steel 合金钢/不锈钢	Cable Color Code 颜色码

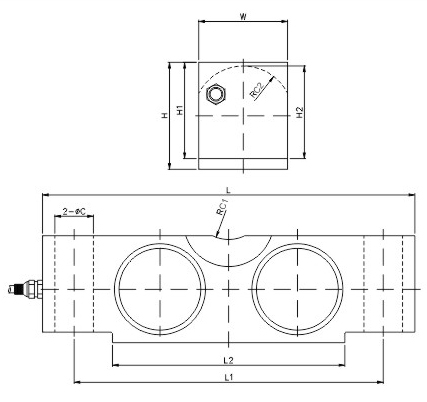

DIMENSIONS 尺寸
RATE CAPACITY 量程	C	C1	C2	L	L1	L2	W	H	H1	H2
t/mm
22.05-55.1	17.3	19.1	22.9	196.9	165.1	125.1	42.9	49.3	43.2	40.7
88.18-110.2	20.6	25.4	28.5	260.4	215.9	162.4	49.3	62	53.3	49.8
110.23-165.34	27	25.4	34.8	260.4	215.9	162.4	60.2	74.7	67.3	62.3
klb/inches(conversion of above dimensions 由以上尺寸转换)
10-25	0.68	0.75	0.90	7.75	6.50	4.92	1.69	1.94	1.70	1.60
40	0.81	1.00	1.12	10.25	8.50	6.40	1.94	2.44	2.10	1.96
50-75	1.06	1.00	1.37	10.25	8.50	6.40	2.37	2.94	2.65	2.45
