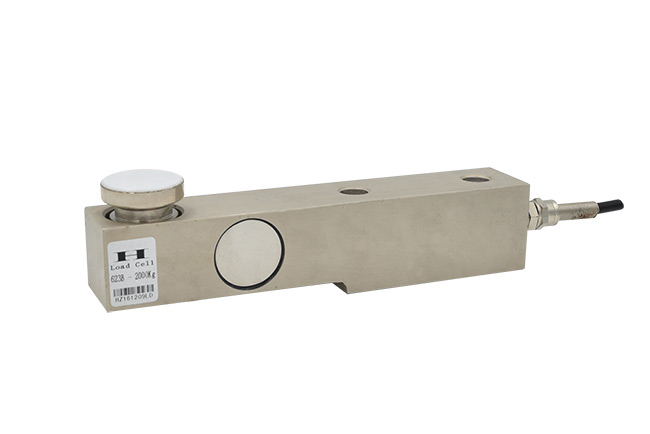

623B-单点式传感器-杭州华准电子有限公司

SPECIFICATIONS 技术参数
Full Scale Output 灵敏度输出	2.0±0.1%mV/V	Recommended Excitation 使用电压	10V(15V Maximnm)
Zerc Balance 零点输出	±0.02mV/V	Insulation Resistance 缘阻抗	>2[50V DC]GΩ
Nonlinearity 非线性	<±0.023%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Repeatability 重复性	<±0.017%	Nominal Temperature Range 工作温度	-10℃to40℃/14℉to104℉
Hysteresis Error 滞后	<±0.023%	Safe Overload 安全过载	150% of full scale
Creep in 30 min 30分钟蠕变	<±0.023%	Breaking Overload 极限过载	300% of full scale
Input Resistance 输入电阻	350Ω±7	IP Rating 防护等级	IP67
Outnput Resistance 输出电阻	350Ω±3	Cable Color Code 颜色码	Exc(输入)+:Red(红);Exc(输入) -Black(黑);Sig(输出)+Green(绿); Sig(输出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材质	Alloy steel/Stainless steel 合金钢/不锈钢	Cable Color Code 颜色码

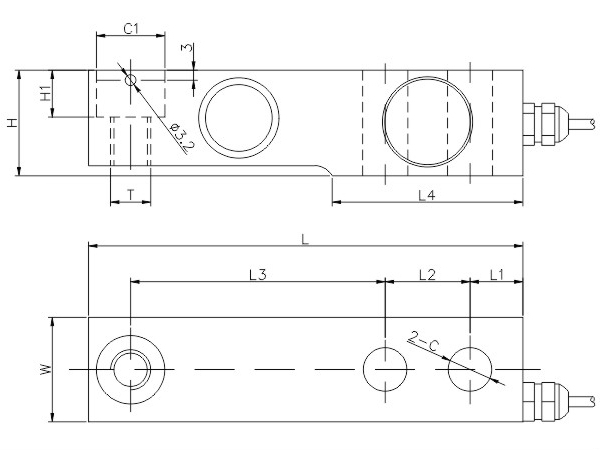

DIMENSIONS 尺寸
RATE CAPACITY 量程	C	C1	L	L1	L2	L3	L4	H	H1	W
kg/mm
50-1000	13	20.5	130	15.7	25.4	76.2	57.1	31.6	14	31.3
1500;2000	13	20.5	130	15.7	25.4	76.2	57.1	35.7	14	31.3
5000	20.4	30.2	172	19.1	38.1	95.3	76.2	43.8	19.8	37.5
klb/inches(conversion of above dimensions 由以上尺寸转换)
500-2500	0.51	0.81	5.12	0.62	1.00	3.00	7.25	1.24	0.55	1.23
4000;5000	0.51	0.81	5.12	0.62	1.00	3.00	2.25	1.40	0.55	1.23
10000	0.80	1.19	6.77	0.75	1.50	3.75	3.00	1.72	0.78	1.48
