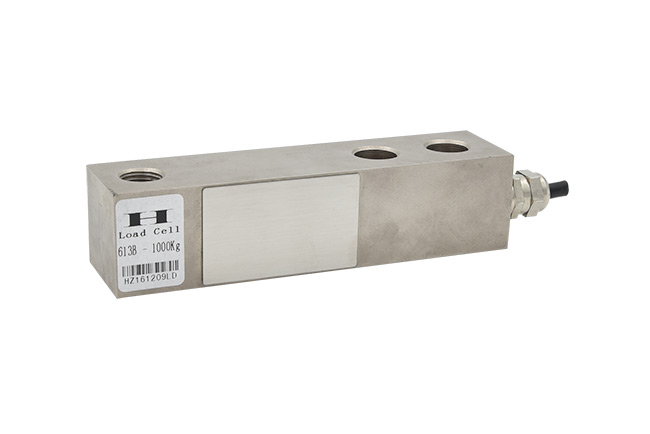

单点式传感器
613B

量程：100Kg,200Kg,300Kg,500Kg,1000Kg,2000Kg,3000Kg,5000Kg,10000Kg,20000Kg

适用于电子地磅，料斗秤，以及其他称重设备


特征：

符合OIML C3和NTEP认证指标，分度数值5000，C3级别多用型传感器

尺寸小，灵敏度高

防爆（Ex ib II Ct4）

Ip7防护

可选项为：-耐温120℃［248°F ］，防雷-6线制-不锈钢

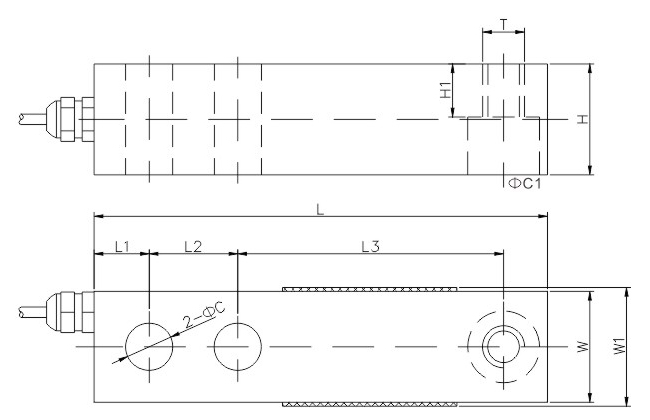

技术参数PDF单页CAD图认证证书可互换型号


SPECIFICATIONS  技术参数

Full Scale Output

灵敏度输出(Ib/英制)

3.0±0.25%mV/VElement Materia 材质Alloy steel/Stainless steel 合金钢/不锈钢
Recommended Excitation 使用电压10V(15V Maximnm)
Zerc Balance 零点输出±0.02mV/VInsulation Resistance 缘阻抗>2[50V DC]GΩ
Non­linearity 非线性<±0.017%Nominal Temperature Range 工作温度-10℃to50℃/14℉to122℉
Repeatability 重复性<±0.017%Safe Overload 安全过载150% of full scale
Hysteresis Error 滞后<±0.017%Breaking Overload 极限过载300% of full scale
Creep in 30 min 30分钟蠕变<±0.023%IP Rating 防护等级IP67
Input Resistance 输入电阻380Ω±25Cable Color Code 颜色码Exc(输入)+:Red(红);Exc(输入)
­Black(黑);Sig(输出)+Green(绿);
Sig(输出)-:Whit白 Shield Bare(屏蔽)
Outnput Resistance 输出电阻350Ω±5
